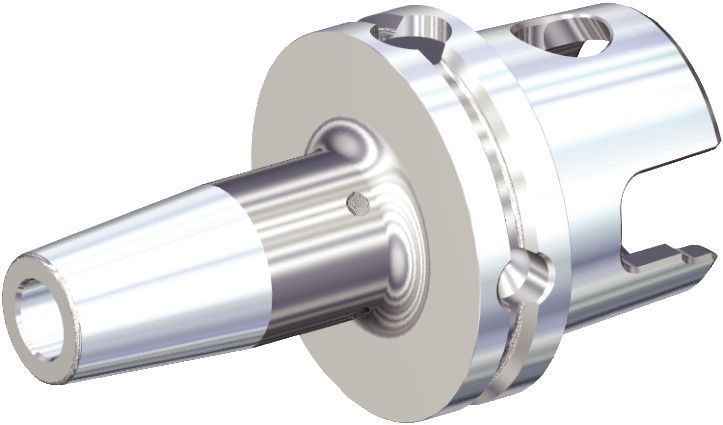

Porta‑ferramenta por fixação térmica (shrink) KM80ATCHPVTT031335
O porta-ferramenta por fixação térmica, também conhecido como shrink fit, é um sistema de fixação que utiliza o aquecimento do corpo do porta-ferramenta para dilatar o furo de alojamento da ferramenta. Após o resfriamento, o porta-ferramenta se contrai, prendendo a ferramenta com alta força e precisão. Este método é ideal para operações de usinagem que exigem alta precisão e repetibilidade. O modelo KM80ATCHPVTT031335 da Sistemas é projetado para oferecer máxima performance em diversas aplicações. A fixação por shrink fit proporciona excelente concentricidade e balanceamento, minimizando vibrações e prolongando a vida útil da ferramenta de corte. A ausência de elementos de fixação mecânicos simplifica o processo de troca da ferramenta e reduz o risco de erros. O porta-ferramenta KM80ATCHPVTT031335 é uma solução eficiente e confiável para otimizar seus processos de usinagem.
Referência do fabricante: Kennametal — página do produto
Especificações Técnicas
| Número de material | 3599309 |
| ID do catálogo ISO | KM80ATCHPVTT031335 |
| ID do catálogo ANSI | KM80ATCHPVTT031335 |

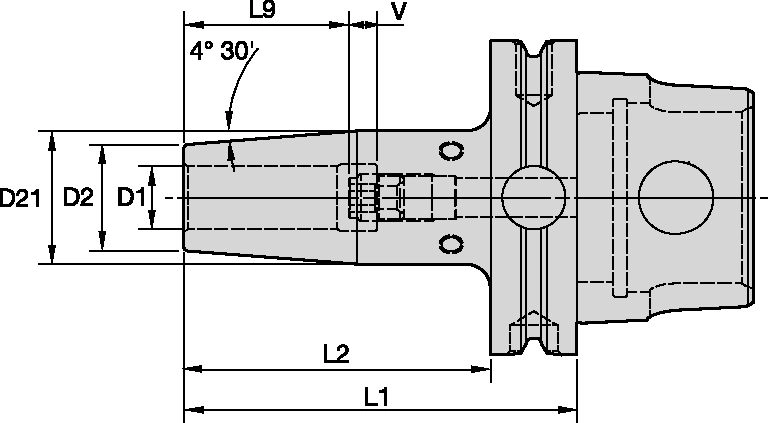

| [D1] Diâmetro do Adaptador / Haste / Furo | 7.938 mm |
| [D1] Diâmetro do Adaptador / Haste / Furo | 0.3125 in |
| [D2] Diâmetro do corpo 1 (lado da peça) | 21 mm |
| [D2] Diâmetro do corpo 1 (lado da peça) | 0.827 in |
| [D21] Diâmetro do corpo 2 (lado da peça) | 26.9 mm |
| [D21] Diâmetro do corpo 2 (lado da peça) | 1.059 in |
| [L1] Comprimento | 85 mm |
| [L1] Comprimento | 3.3465 in |
| [L2] Comprimento útil | 63 mm |
| [L2] Comprimento útil | 2.4803 in |
| [L9] Comprimento de fixação | 26 mm |
| [L9] Comprimento de fixação | 1.02 in |
| [V] Faixa de ajuste | 10 mm |
| [V] Faixa de ajuste | 0.3937 in |
| Tamanho da chave de fenda | 3 mm |
| Peso em kg | 1.37 |
Principais Aplicações
- Usinagem em geral
- Usinagem de alta precisão
- Usinagem de materiais difíceis de usinar
Códigos e Identificadores
- SKU: KM80ATCHPVTT031335
- Material Number: 3599309
Perguntas Frequentes
Como funciona a fixação térmica (shrink fit)?
A fixação térmica envolve o aquecimento do porta-ferramenta para expandir o furo e permitir a inserção da ferramenta. Após o resfriamento, o porta-ferramenta se contrai, prendendo a ferramenta.
Quais as vantagens do sistema shrink fit?
Oferece alta precisão, concentricidade e balanceamento, minimizando vibrações e prolongando a vida útil das ferramentas.
Quais ferramentas podem ser utilizadas com o porta-ferramenta KM80ATCHPVTT031335?
Este porta-ferramenta é compatível com ferramentas de corte com diâmetro de haste compatível com as especificações.
Por que escolher a KM80ATCHPVTT031335?
A KM80ATCHPVTT031335 proporciona uma fixação extremamente rígida, reduzindo as vibrações e garantindo maior estabilidade durante a usinagem. Isso resulta em superfícies mais bem acabadas e maior vida útil das ferramentas de corte.
A precisão de fixação do sistema shrink fit oferece excelente repetibilidade. Isso significa que, a cada troca de ferramenta, você obtém o mesmo posicionamento, garantindo a consistência em seus processos de usinagem.
Ao adotar a KM80ATCHPVTT031335, você otimiza a produtividade. A rápida troca de ferramentas e a redução de vibrações contribuem para ciclos de usinagem mais rápidos e eficientes.
