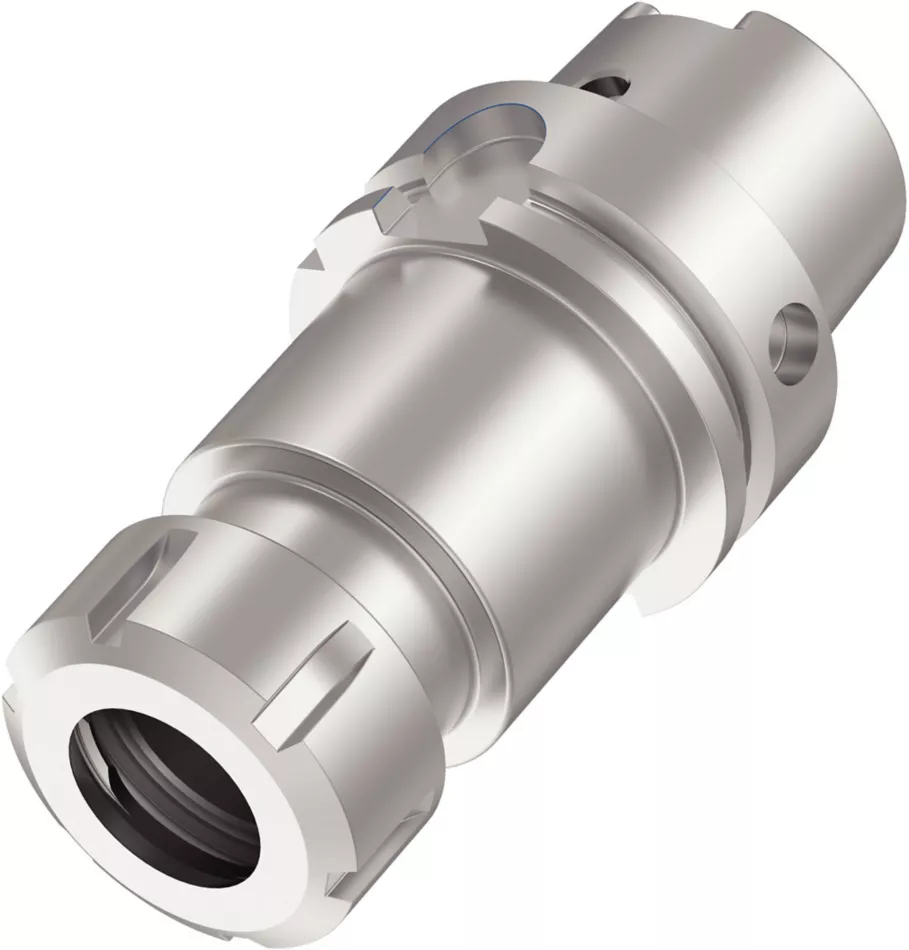

Adaptador de Pinça ER16 HSK63A
O adaptador de pinça ER16, modelo HSK63AER16080M, da Sistemas, é projetado para oferecer alta precisão e rigidez em aplicações de usinagem. Este adaptador, com cone HSK63A Forma A, permite a utilização de pinças ER16, facilitando a fixação de uma ampla gama de ferramentas de corte.
A combinação do cone HSK63A com o sistema de pinças ER16 proporciona uma solução eficiente para diversas operações de usinagem. Sua construção robusta e design preciso garantem a transferência eficaz de torque e a minimização de vibrações, resultando em acabamentos de alta qualidade.
Este adaptador é ideal para operações que exigem alta precisão e repetibilidade, como fresamento e furação em centros de usinagem. A forma A do cone HSK63A assegura um encaixe firme e confiável na máquina, otimizando o desempenho.
Referência do fabricante:
Kennametal — página do produto
Especificações Técnicas
| Número de material | 6694027 |
| ID do catálogo ISO | HSK63AER16080M |
| ID do catálogo ANSI | HSK63AER16080M |
| [CST] Série da pinça do catálogo | ER16 |
| [D11] Diâmetro da porca de fixação | 32 mm |
| [D11] Diâmetro da porca de fixação | 1.2598 in |
| [L1] Comprimento de referência | 80 mm |
| [L1] Comprimento de referência | 3.1496 in |
| [L9] Comprimento de fixação | 32 mm |
| [L9] Comprimento do furo de fixação | 1.2598 in |
| [V] Faixa de ajuste | 8 mm |
| [V] Faixa de ajuste | 0.315 in |
| Peso Kilogramas | 0.84 |
| Torque da pinça com furo interno Nm | 40 |
| Torque da pinça reta Nm | 56 |
| Tamanho da chave de fenda Stop Screw ID | 4 mm & 5/32 |
Principais Aplicações
- Fresamento
- Furação
Códigos e Identificadores
- SKU: HSK63AER16080M
- Material Number: 6694027
Perguntas Frequentes (FAQ)
Qual o tipo de cone deste adaptador?
O adaptador utiliza cone HSK63A.
Qual o tipo de pinça utilizada?
Este adaptador utiliza pinças ER16.
Quais as vantagens do sistema de fixação HSK?
O sistema HSK proporciona alta precisão e rigidez.
Por que escolher a HSK63AER16080M?
A combinação do cone HSK63A com o sistema de pinças ER16 garante uma fixação segura e precisa da ferramenta, minimizando vibrações e melhorando o acabamento das peças usinadas.
O design do adaptador HSK63AER16080M permite uma troca rápida e fácil das ferramentas, otimizando o tempo de produção e aumentando a produtividade nas operações de usinagem.
Com sua construção robusta e materiais de alta qualidade, o adaptador oferece maior durabilidade e confiabilidade, assegurando um desempenho consistente mesmo em condições de trabalho severas.
