Mandril Porta-Macho de Troca Rápida HSK63ACHRC1105M
O mandril porta-macho HSK63ACHRC1105M da Sistemas é projetado para oferecer alta performance em operações de rosqueamento. Este modelo de troca rápida (RC) combina a praticidade da troca ágil de machos com a precisão necessária em processos de usinagem. Sua construção inclui sistema de tensão e compressão, além de um adaptador de cone Morse, ampliando a versatilidade.
Este mandril utiliza o cone HSK Forma A, garantindo uma fixação robusta e confiável na máquina. A combinação dessas características torna o HSK63ACHRC1105M uma solução eficiente para diversas aplicações industriais, otimizando o tempo de produção e a qualidade do resultado final.
O mandril é uma ferramenta essencial em operações de usinagem, sendo fundamental para garantir a precisão e eficiência no processo de rosqueamento.
Referência do fabricante:Kennametal — página do produto

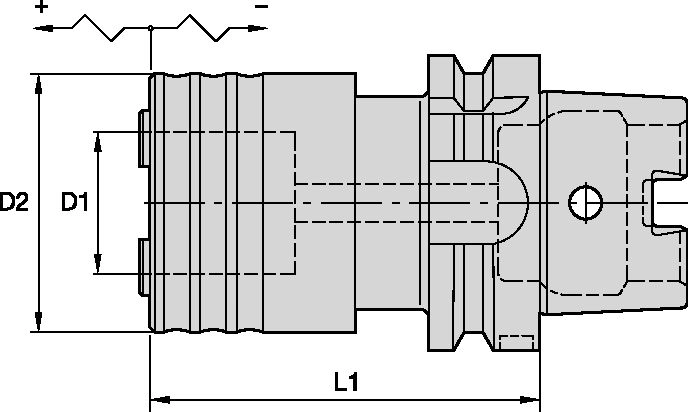

Especificações Técnicas
| Número de material | 1520637 |
| ID do catálogo ISO | HSK63ACHRC1105M |
| ID do catálogo ANSI | HSK63ACHRC1105M |
| [TQCS] Tamanho da troca rápida do macho | 1 |
| Faixa do macho | M1.0 – M14 mm |
| Faixa do macho | #0 – 9/16 in |
| [D1] Diâmetro do adaptador / haste / furo | 19 mm |
| [D1] Diâmetro do adaptador / haste / furo | 0.748 in |
| [D2] Diâmetro do corpo 1 lado da peça | 39 mm |
| [D2] Diâmetro do corpo 1 lado da peça | 1.5354 in |
| [L1] Comprimento de referência | 105 mm |
| [L1] Comprimento de referência | 4.1339 in |
| [LTN] Tensão deslizante | 7.5 mm |
| [LTN] Tensão deslizante | 0.2953 in |
| [LCM] Compressão deslizante | 7.5 mm |
| [LCM] Compressão deslizante | 0.2953 in |
| Peso Kilogramas | 1.3 |
Principais Aplicações
- HSK63ACHRC1105M
Códigos e Identificadores
- SKU: HSK63ACHRC1105M
- Material Number: 1520637
Perguntas Frequentes (FAQ)
Quais os tipos de machos que podem ser utilizados no mandril?
O mandril HSK63ACHRC1105M suporta machos com faixa de M1.0 a M14 mm, e #0 – 9/16 in.
Qual o tipo de cone utilizado no mandril?
O mandril utiliza o cone HSK Forma A.
Quais as vantagens da troca rápida?
A troca rápida permite a substituição ágil do macho, otimizando o tempo de produção e aumentando a eficiência.
Por que escolher a HSK63ACHRC1105M?
O mandril HSK63ACHRC1105M oferece maior rigidez ao conjunto, resultando em maior precisão durante o processo de rosqueamento. Essa característica é crucial para obter roscas com tolerâncias precisas e garantir o perfeito encaixe das peças.
A combinação do sistema de troca rápida com a fixação HSK proporciona maior repetibilidade nas operações. Isso significa que, a cada troca de macho, a posição e a performance se mantêm consistentes, reduzindo a necessidade de ajustes e retrabalho.
A escolha deste mandril contribui para o aumento da produtividade. A facilidade na troca dos machos e a confiabilidade do sistema permitem que as operações de rosqueamento sejam realizadas de forma mais rápida e eficiente, impactando positivamente o fluxo de produção.
