Adaptador SMC TD CVKV50BTDSMC0751050
O adaptador ajustável CVKV50BTDSMC0751050 é projetado para fresamento tipo árvore, oferecendo uma solução robusta para fixação de ferramentas de usinagem. Este adaptador da Sistemas, com refrigeração interna (SMC TD) e cone CVKV Forma B/AD, garante a precisão e eficiência em suas operações.
Projetado para otimizar o processo de usinagem, o CVKV50BTDSMC0751050 facilita a montagem e o ajuste das ferramentas, permitindo uma fixação segura e estável. A refrigeração interna contribui para a dissipação do calor, prolongando a vida útil da ferramenta e melhorando a qualidade do acabamento.
Este adaptador é ideal para aplicações que exigem alta precisão e confiabilidade. Sua construção e design facilitam a utilização em diferentes configurações de usinagem, tornando-o uma escolha versátil para diversas necessidades de produção.
Referência do fabricante: Kennametal — página do produto

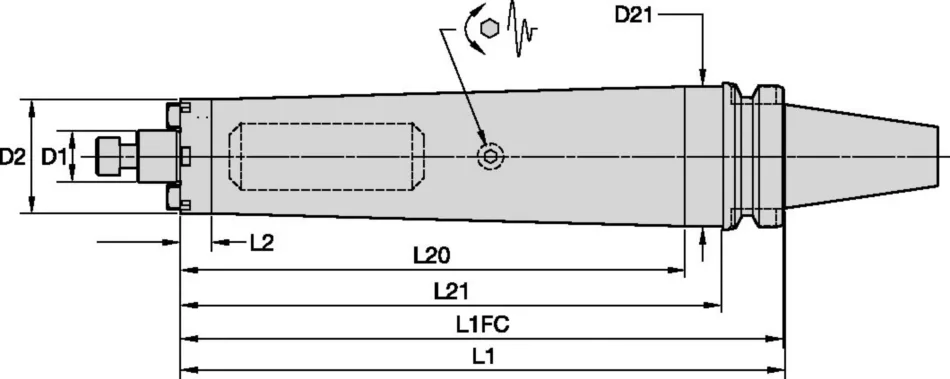

Especificações Técnicas
| Número de material | 4135499 |
| ID do catálogo ISO | CVKV50BTDSMC0751050 |
| ID do catálogo ANSI | CVKV50BTDSMC0751050 |
| [D2] Diâmetro do corpo 1 (lado da peça) | 44.45 mm |
| [D2] Diâmetro do corpo 1 (lado da peça) | 1.75 in |
| [D21] Diâmetro do corpo 2 (lado da peça) | 69.85 mm |
| [D21] Diâmetro do corpo 2 (lado da peça) | 2.75 in |
| [L1] Comprimento de referência | 266.7 mm |
| [L1] Comprimento de referência | 10.5 in |
| Comprimento de referência contato com a face [L1FC] | 265.2 mm |
| Comprimento de referência contato com a face [L1FC] | 10.4409 in |
| [L2] Comprimento utilizável | 13.5 mm |
| [L2] Comprimento utilizável | 0.531 in |
| [L20] Comprimento da extremidade cônica Beta | 230.95 mm |
| [L20] Comprimento da extremidade cônica Beta | 9.0925 in |
| [L21] Comprimento utilizável | 247.65 mm |
| [L21] Comprimento utilizável | 9.75 in |
| Tamanho da rosca de retenção do cortador | 1/4 |
| Peso em libras | 16.59 |
| [D1] Diâmetro do adaptador / haste / furo | 19.05 mm |
| [D1] Diâmetro do adaptador / haste / furo | 0.75 in |
Principais Aplicações
- Fresamento tipo árvore
- Usinagem de alta precisão
- Uso em sistemas com refrigeração interna (SMC TD)
Códigos e Identificadores
- SKU: CVKV50BTDSMC0751050
- Material Number: 4135499
Perguntas Frequentes (FAQ)
O que é um adaptador SMC TD?
É um adaptador com refrigeração interna, projetado para melhorar o desempenho e a durabilidade das ferramentas de usinagem.
Qual o tipo de cone do adaptador CVKV50BTDSMC0751050?
O adaptador utiliza cone CVKV Forma B/AD.
Quais são os benefícios da refrigeração interna?
A refrigeração interna ajuda a prolongar a vida útil da ferramenta e melhora a qualidade do acabamento da peça.
Por que escolher a CVKV50BTDSMC0751050?
A escolha do adaptador CVKV50BTDSMC0751050 garante maior rigidez e estabilidade durante a usinagem, resultando em peças com tolerâncias mais precisas.
O sistema de refrigeração interna contribui para uma maior repetibilidade nos processos de usinagem, reduzindo a variação dimensional entre as peças produzidas.
Com o adaptador CVKV50BTDSMC0751050, você otimiza a produtividade, pois a combinação de refrigeração e fixação precisa permite taxas de remoção de material mais altas.
