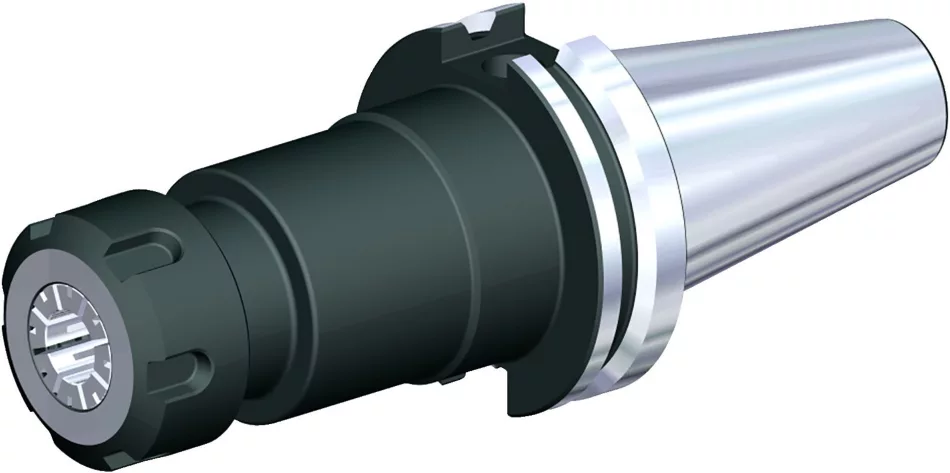

Adaptador de Pinça ER CVKV40ER16250
O adaptador de pinça ER, modelo CVKV40ER16250, é projetado para oferecer alta precisão e confiabilidade em operações de usinagem. Este componente da Sistemas, com cone CVKV40 Forma AD, é fundamental para a fixação segura de ferramentas rotativas, garantindo a transferência eficiente de torque e minimizando vibrações.
O design do CVKV40ER16250 otimiza a fixação da ferramenta, facilitando a troca rápida e precisa, o que aumenta a produtividade e a qualidade do acabamento das peças usinadas. A combinação de materiais de alta qualidade e precisão dimensional assegura a durabilidade e o desempenho consistente em diversas aplicações.
A escolha do adaptador de pinça ER correto é crucial para o sucesso de suas operações de usinagem. Este modelo é uma solução eficiente para diversas necessidades, oferecendo uma excelente relação custo-benefício.
Referência do fabricante: Kennametal — página do produto
Especificações Técnicas
| Número de material | 3860218 |
| ID do catálogo ISO | CVKV40ER16250 |
| ID do catálogo ANSI | CVKV40ER16250 |
| Série da pinça do catálogo | ER16 |

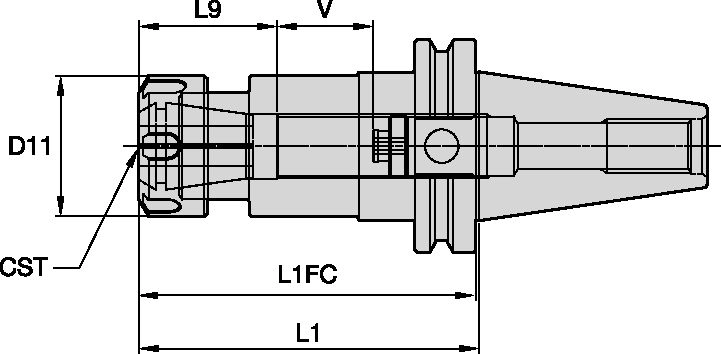

| Diâmetro da porca de fixação [D11] | 32 mm |
| Diâmetro da porca de fixação [D11] | 1.2598 in |
| Comprimento de referência [L1] | 63.5 mm |
| Comprimento de referência [L1] | 2.5 in |
| Comprimento de referência Face Contact [L1FC] | 62.489 mm |
| Comprimento de referência Face Contact [L1FC] | 2.4602 in |
| Comprimento de fixação [L9] | 32 mm |
| Comprimento de fixação [L9] | 1.2598 in |
| Faixa de ajuste [V] | 33 mm |
| Faixa de ajuste [V] | 1.2992 in |
| Peso em libras | 2.43 |
| Torque da pinça de furo com rosca interna (in.lb) | 360 |
| Torque da pinça reta (in.lb) | 504 |
| Tamanho da chave de fenda do furo de parada | 4 mm & 5/32 |
Principais Aplicações
- Fixação de ferramentas com cone CVKV40.
- Usinagem de precisão em centros de usinagem.
- Usinagem em diversas aplicações.
Códigos e Identificadores
- SKU: CVKV40ER16250
- Material Number: 3860218
Perguntas Frequentes (FAQ)
O que é um adaptador de pinça ER?
É um acessório utilizado em máquinas de usinagem para fixar ferramentas rotativas, como fresas e brocas.
Qual a função do cone CVKV40?
O cone CVKV40 é o tipo de conexão que permite a fixação do adaptador na máquina, garantindo a precisão.
Quais os benefícios do adaptador CVKV40ER16250?
O adaptador proporciona uma fixação segura e precisa da ferramenta, aumentando a eficiência.
Por que escolher a CVKV40ER16250?
A CVKV40ER16250 oferece maior rigidez ao sistema de fixação, reduzindo vibrações e garantindo maior precisão nas operações de usinagem. Isso se traduz em melhor qualidade de acabamento e maior durabilidade das ferramentas.
A utilização do adaptador CVKV40ER16250 contribui para a otimização do processo produtivo, permitindo trocas rápidas e seguras de ferramentas. Isso resulta em maior produtividade e redução do tempo de inatividade das máquinas.
A escolha deste adaptador assegura a repetibilidade e confiabilidade em suas operações. O design preciso e os materiais de alta qualidade garantem um desempenho consistente em diversas aplicações.
