Mandril porta‑pinça TG — CV
O mandril porta-pinça TG — CV, com código CV50BTG050300, é um componente essencial para sistemas de fixação em máquinas de usinagem. Projetado para oferecer alta precisão e segurança, este mandril da Sistemas é ideal para diversas aplicações industriais. A sua construção robusta e design otimizado garantem a fixação eficiente de pinças TG, otimizando o desempenho da ferramenta.
Este mandril se destaca pela capacidade de manter a ferramenta firmemente presa durante operações de usinagem, minimizando vibrações e aumentando a vida útil das ferramentas. O modelo CV50BTG050300 é projetado para atender às demandas de usinagem de alta precisão, tornando-o uma escolha confiável para profissionais da área.
A utilização do mandril porta-pinça TG — CV contribui para a redução de custos operacionais e para o aumento da produtividade, assegurando resultados superiores em seus projetos.
Referência do fabricante: Kennametal — página do produto

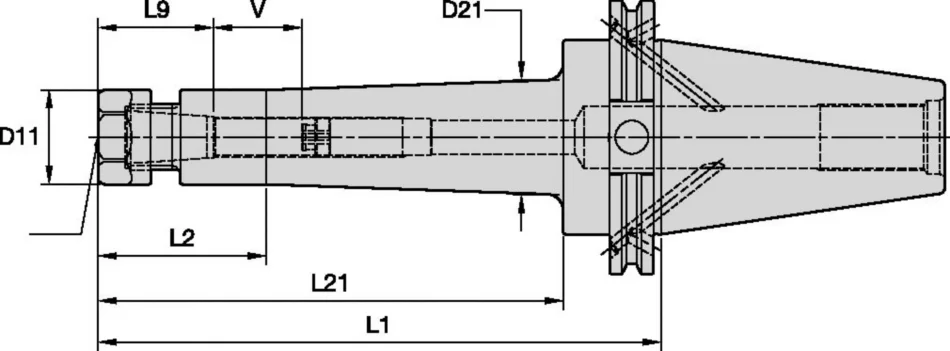

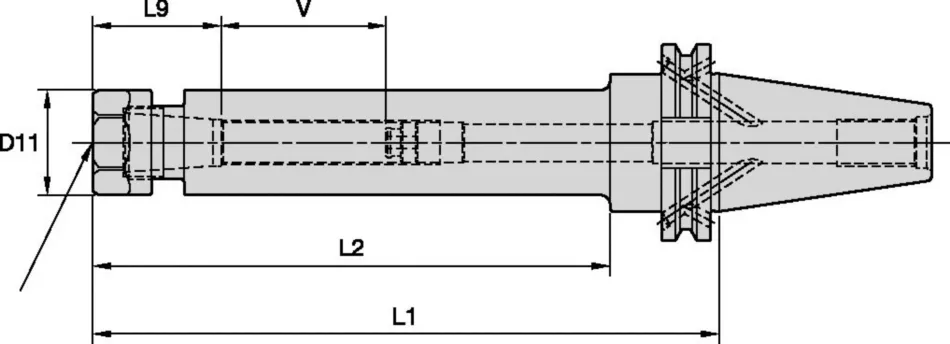

Especificações Técnicas
| Número de material | 4135687 |
| ID do catálogo ISO | CV50BTG050300 |
| ID do catálogo ANSI | CV50BTG050300 |
| Série da pinça do catálogo | TG50 |
| Diâmetro da porca de fixação | 34 mm |
| Diâmetro da porca de fixação | 1.34 in |
| Comprimento de referência | 76.2 mm |
| Comprimento de referência | 3 in |
| Comprimento útil | 40.45 mm |
| Comprimento útil | 1.5925 in |
| Comprimento de fixação | 38 mm |
| Comprimento de fixação | 1.5 in |
| Faixa de ajuste | 46 mm |
| Faixa de ajuste | 1.811 in |
| Torque em pés-libra do catálogo | 50 |
| Tamanho da chave de fenda do parafuso de parada | 4 mm & 5/32 |
| Peso em libras | 7.06 |
Principais Aplicações
Códigos e Identificadores
- SKU: CV50BTG050300
- Material Number: 4135687
Perguntas Frequentes
Quais pinças são compatíveis com este mandril?
Este mandril é projetado para utilizar pinças TG50.
Qual o diâmetro da porca de fixação?
O diâmetro da porca de fixação é 34 mm.
Qual o comprimento útil do mandril?
O comprimento útil do mandril é 40.45 mm.
Por que escolher a CV50BTG050300?
A escolha da CV50BTG050300 proporciona maior rigidez ao sistema de fixação, garantindo que a ferramenta permaneça estável durante a usinagem. Isso resulta em cortes mais precisos e um acabamento superficial superior nas peças.
O design do mandril permite uma repetibilidade consistente em suas operações, assegurando que as ferramentas sejam fixadas de forma segura e precisa a cada utilização. Isso minimiza erros e otimiza o tempo de produção.
Ao utilizar este mandril, você aumenta a produtividade, pois ele facilita a troca rápida de ferramentas e reduz o tempo de inatividade das máquinas. Isso é essencial para manter a competitividade e atender às demandas do mercado.
