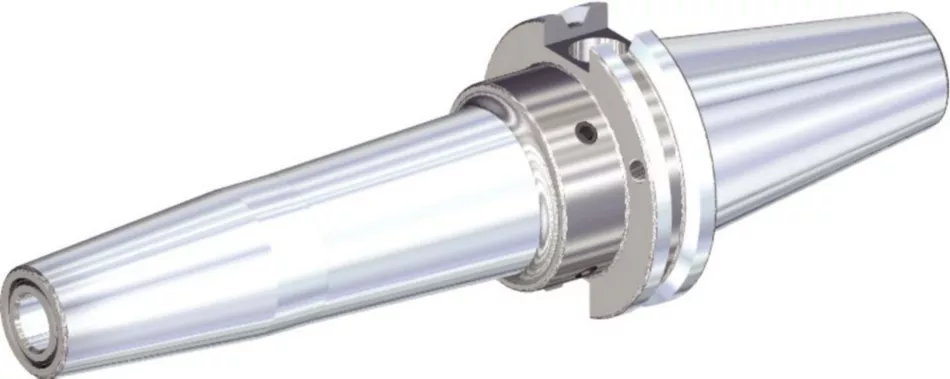

Porta‑ferramenta por fixação térmica (shrink) — CV
O porta-ferramenta por fixação térmica (shrink) da Sistemas, modelo CV40BHPVTTHT056375, é projetado para oferecer máxima precisão e segurança em aplicações de usinagem. Este tipo de porta-ferramenta utiliza o calor para expandir o furo de encaixe, permitindo a inserção da ferramenta de corte. Após o resfriamento, o porta-ferramenta se contrai, criando uma fixação extremamente forte e precisa.
A tecnologia shrink proporciona excelente concentricidade e balanceamento, resultando em maior vida útil da ferramenta e melhor acabamento da peça usinada. Este sistema é especialmente vantajoso em operações de alta velocidade e em materiais que exigem tolerâncias rigorosas.
A linha CV da Sistemas é conhecida por sua durabilidade e desempenho confiável, sendo uma escolha ideal para otimizar o processo de usinagem em diversas aplicações.
Referência do fabricante: Kennametal — página do produto

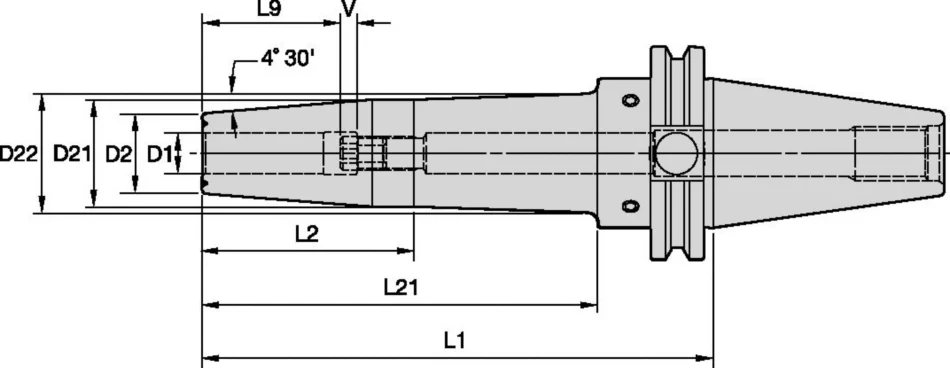

Especificações Técnicas
| Número de material | 3618004 |
| ID do catálogo ISO | CV40BHPVTTHT056375 |
| ID do catálogo ANSI | CV40BHPVTTHT056375 |
| [D1] Diâmetro do adaptador / Haste / Furo | 14.288 mm |
| [D1] Diâmetro do adaptador / Haste / Furo | 0.5625 in |
| [D2] Diâmetro do corpo 1 Lado da peça | 27 mm |
| [D2] Diâmetro do corpo 1 Lado da peça | 1.063 in |
| [D21] Diâmetro do corpo 2 Lado da peça | 33.9 mm |
| [D21] Diâmetro do corpo 2 Lado da peça | 1.335 in |
| [L1] Comprimento da medição | 95.25 mm |
| [L1] Comprimento da medição | 3.75 in |
| [L2] Comprimento útil | 60.325 mm |
| [L2] Comprimento útil | 2.375 in |
| [L9] Comprimento de fixação | 36 mm |
| [L9] Comprimento de fixação | 1.42 in |
| [V] Faixa de ajuste | 10 mm |
| [V] Faixa de ajuste | 0.3937 in |
| Tamanho da fenda do parafuso de parada | 5 mm |
| Peso em quilogramas | 1.27 |
Principais Aplicações
Códigos e Identificadores
- SKU: CV40BHPVTTHT056375
- Material Number: 3618004
Perguntas Frequentes
O que é um porta-ferramenta shrink?
É um porta-ferramenta que utiliza fixação por aquecimento e resfriamento para prender a ferramenta de corte.
Quais as vantagens da fixação térmica?
Oferece alta precisão, concentricidade e balanceamento, resultando em melhor desempenho e vida útil da ferramenta.
Como funciona o processo de fixação térmica?
O porta-ferramenta é aquecido para expandir o furo, a ferramenta é inserida, e após o resfriamento, a contração fixa a ferramenta com firmeza.
Por que escolher a CV40BHPVTTHT056375?
A CV40BHPVTTHT056375 proporciona uma fixação extremamente rígida e segura, minimizando vibrações e aumentando a estabilidade durante a usinagem. Isso resulta em cortes mais precisos e um acabamento superficial superior.
Com a tecnologia shrink, a CV40BHPVTTHT056375 permite maior repetibilidade em suas operações, garantindo que cada peça usinada atenda às especificações com alta precisão. A troca rápida de ferramentas também contribui para a otimização do tempo de produção.
A escolha da CV40BHPVTTHT056375 é um investimento em produtividade. A combinação de rigidez, precisão e balanceamento contribui para um processo de usinagem mais eficiente, reduzindo o tempo de ciclo e aumentando a vida útil das ferramentas.
